ALB(https) - ECS Fargate(Nginx - Django) 배포하기

AWS는 여러가지 시행착오를 겪게한다. 나도 많은 블로그를 찾아보고 봤지만 내가 직접 해보면서 해결을 하는게 최고로 도움이 되고 살이된다고 생각한다. 누군가에게 이 글이 도움이 될 수 도 있고 불친절하다고 느낄 수 있지만, 천천히 풀지 못했던 문제를 해결하면 충분히 쉽게 해결 할 수 있을 것이다.
나는 배포는 하는 과정에서 많은 에러를 겪었지만 생각나는 부분들은 기록을 하려고 한다.
해당 글에선 Django 코드나 설정을 잘 했다고 생각하고 AWS 관련된 부분만 설명을 하려고 합니다.
도커 컴포즈로 작성을 먼저 해봤던 사람이라면 빠르게 이해 하실거라고 생각합니다.

---

* 프로젝트 구조

nginx, docker-entrypoint.sh,  docker-compose, 설정파일이 모두 base에서 시작한다고 생각해주면 좋을 거 같다.

nginx는 폴더를 새로 하나 만들어서 그 안에 nginx.dockerfile, nginx.conf 파일을 가지고 있다.





1. ECR에서 Repo 만들기

ECR 생성시 어떤 설정을 따로 하지 않았다. 레포 생성 버튼을 클린한 후 프라이빗으로 설정하고 레포지토리 이름에는 내가 생각하는 이름을 넣어주면 된다. 나같은 경우 django/ nginx라고 이름을 정하였다.
태그 변경 불가능, 푸시할 때 스캔, KMS 암호 모두 비활성화로 레포를 생성하였다.





2. AWS Configure 등록( 참고 블로그 )

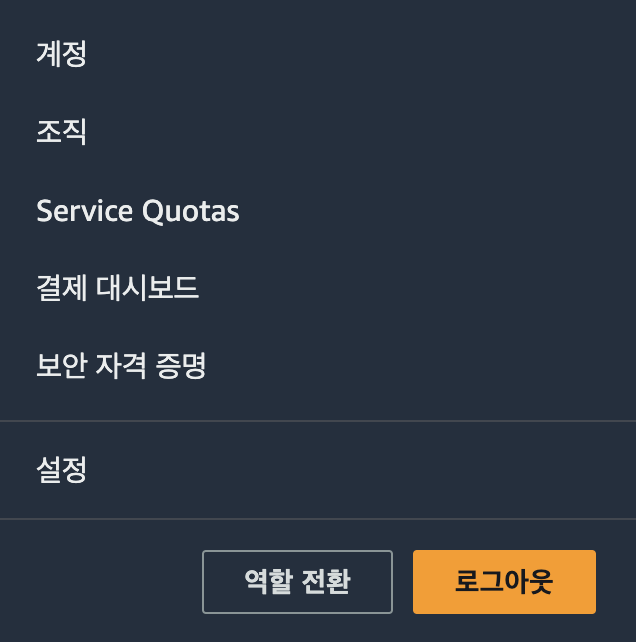

configure를 등록해야 ECR에 image를 push 할 수 있다. AWS에서 우측 상단에 자신의 계정을 누르면 밑에 이미지처럼 보일 것이다.

보인다면 보안 자격증명을 선택한다.

보안자격증명 클릭

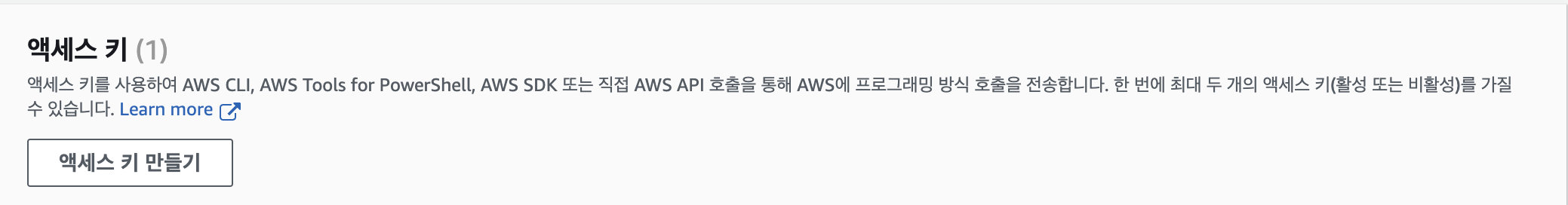

액세스 키 만들기 클릭

하단으로 내리다 보면 액세스키 만들기가 있는데 이곳에서 액세스키를 만들어서 잘 가지고 있자!!!!(중요)

이제 AWS CLI를 install 해야 한다.( 자신의 환경에 맞게 설치 하기를 바랍니다./ AWS 주소)

Command Line Interface - AWS CLI - AWS

설치가 완료 되었다면 aws configure로 발급받은 AWS Access Key id, AWS Secret Access key를 입력한다.
(Region은 자신의 Region으로 서울이면 ap-northeast-2, output은 json)





3. docker-compose.yml 작성

# ---------ECS------------
version: "3"

services:
  nginx:
    build:
      context: ./nginx/
      dockerfile: nginx.Dockerfile
    image: {aws계정}.dkr.ecr.{rigion}.amazonaws.com/nginx:latest
    container_name: nginx
    ports:
      - "80:80"
    depends_on:
      - django
    links:
      - django
  django:
    build:
      context: .
      dockerfile: Dockerfile
    image: {aws계정}.dkr.ecr.{rigion}.amazonaws.com/django:latest
    container_name: django
    entrypoint:
      - ./docker-entrypoint.sh

- 기존 doker-compose랑은 비슷하면 조금은 다릅니다. network 설정이나 env, volume을 설정해주지 않아도 됩니다.

- image에는 ECR 만들면 레포를 클릭하고 푸시명령 보기를 클릭

- "빌드가 완료되면 이미지에 태그를 지정하여 이 리포지토리에 푸시할 수 있습니다" 말 밑에 있는 명령어를 복사해서 image에 넣는다.
(ex. 1111222233334444.dkr.ecr.ap-northeast-2.amazonaws.com/nginx:latest 를 image에 넣어주세요)

- "인증 토큰을 검색하고 레지스트리에 대해 Docker 클라이언트를 인증합니다." 말 밑에 있는 명령어는 8번에서 사용 할꺼니깐 기억해두거나 복사해두자!!!!!





4. Dockerfile 작성

FROM --platform=linux/amd64 python:3.9.13
ENV PYTHONUNBUFFERED=1

COPY . /app
WORKDIR /app
COPY requirements.txt /app/

RUN pip3 install --upgrade pip && pip3 install -r requirements.txt

COPY docker-entrypoint.sh /app/
RUN chmod +x /app/docker-entrypoint.sh
ENTRYPOINT ["/app/docker-entrypoint.sh"]

- FROM 에서 --platform을 사용하는 이유는 맥북으로 개발하면 ECS에서 서비스를 실행할 때 정상 작동이 되지 않는 문제를 해결하기 위해서 작성하였습니다. 해당 상태로 build하면 docker desktop에서 컨테이너로 만들어서 확인해보면 amd64를 확인 할 수 있습니다.

- 장고 app을 실행할 수 있도록 구성하였습니다. chmod +x는 스크립트에 실행 권한을 주기위함입니다.





5. docker-entrypoint.sh

#!/bin/bash

# Make Migrations Database
python3 manage.py makemigrations --settings=config.settings.prod --noinput

# Migrate Database
python3 manage.py migrate --settings=config.settings.prod --noinput

# Collect Staticfiles
python3 manage.py collectstatic --settings=config.settings.prod --noinput

echo "from django.contrib.auth import get_user_model; User = get_user_model(); User.objects.create_superuser('example@qwer.com', 'admin', 'example')" | python3 manage.py shell --settings=config.settings.prod

# Run Gunicorn (WSGI Server)
gunicorn --bind 0.0.0.0:8000 config.wsgi.prod:application

- echo를 하는 이유는 관리자 계정을 생성하기 위함입니다.

- WSGI로 Gunicorn 서버를 실행하였습니다.





6. nginx.dockerfile 작성

FROM --platform=linux/amd64 public.ecr.aws/nginx/nginx
# Configure Nginx
COPY ./nginx.conf /etc/nginx/nginx.conf

- 기존 Docker hub에 있는 nginx를 사용해서 컨테이너를 만들고 시도를 했지만 AWS에서 제가 생각한대로 작동하지 않고 컨테이너 생성에서 오류가 계속 발생해서 AWS gallery에서 이미지를 사용할 수 있도록 변경 하였습니다.

- nginx에는 설정을 default.conf가 아닌 nginx.conf에 설정 하였습니다.





7. nginx.conf 작성

worker_processes auto;
events { worker_connections 1024; }
http {

    upstream django {
        ip_hash;
        server localhost:8000;
    }

    server {
        listen 80;	# IPv4 setting
        server_name  example.com;

        location /static/ {
            proxy_pass http://django;
            proxy_set_header Host $http_host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
            proxy_set_header X-Forwarded-Ssl $https;
        }

        location /media/ {
            alias   https://{bucket-name}.s3.{region}.amazonaws.com/{path};
        }


        location / {
            proxy_pass http://django;
            proxy_set_header Host $http_host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
            proxy_set_header X-Forwarded-Ssl $https;
        }

        location /health-check {
            proxy_pass http://django/health-check;
        }
    }
}

- static은 s3에서 사용을 하지않고 ECS django 컨테이너에서 사용하려고 생각하여 설정을 location / 과 동일하게 하였습니다.

- media는 이미지를 업로드하고 관리하기 위하여 s3에 버킷을 만들고 등록하였습니다.

- location / 은 기본 설정을 한 후 proxy_pass로 upstream에 전달하여 django 컨테이너를 바라볼수있도록 하였습니다.

- health-check는 타겟그룹(대상그룹)에서 return 200을 받기위해서 django api에 health-check 기능을 만들었습니다.(그래서 proxy pass도 upstream을 바라보고 마지막 경로를 health-check로 지정해 주었습니다.)

- upstream에서 localhost로 지정한건, 여러가지 테스트(컨테이너명, 서비스명 등) host를 찾을수 없었고, 같은 호스트 영역에서 실행을 한다면 localhost로 지정하면 경로를 확인 할 수 있다는 것을 알고 localhost:8000으로 하였습니다.(8000은 Gunicorn 실행 포트입니다.)

- 내부 통신은 http로 하기 때문에 https로 설정하지 않았습니다.

- https는 ALB에서 적용을 하기 때문에 nginx를 private subnet에서 실행하면 https로 설정하지 않아도 됩니다.(EC2에서 실행한다면 SSL 부분을 추가해줘야합니다.)



8. nginx.conf 작성

- 이제 모든 설정을 마쳤기 때문에 이미지를 빌드하고 push하면 된다.

- push 하기 전에 아까 3번 설명에서 마지막에 말했던 복사했던 부분(ECR 푸시명령보기)를 터미널에 입력

- "Login Succeeded"라는 문구가 보이면 로그인에 성공한 것이다.(안된다면 AWS configure에 입력했던 값에 오류가 없는지 확인)

- docker-compose build 로 이미지를 빌드하자.

(만약 docker-compose파일이 ecs-docker-compose.yml라면 docker-compose ecs-docker-compose.yml build 로 입력하자!!!)

- 이미지 빌드가 정상적으로 됐다면, docker-compose push 명령어를 실행하자.

(ecs-docker-compose.yml라면 docker-compose ecs-docker-compose.yml push로 입력)



9. Task 정의

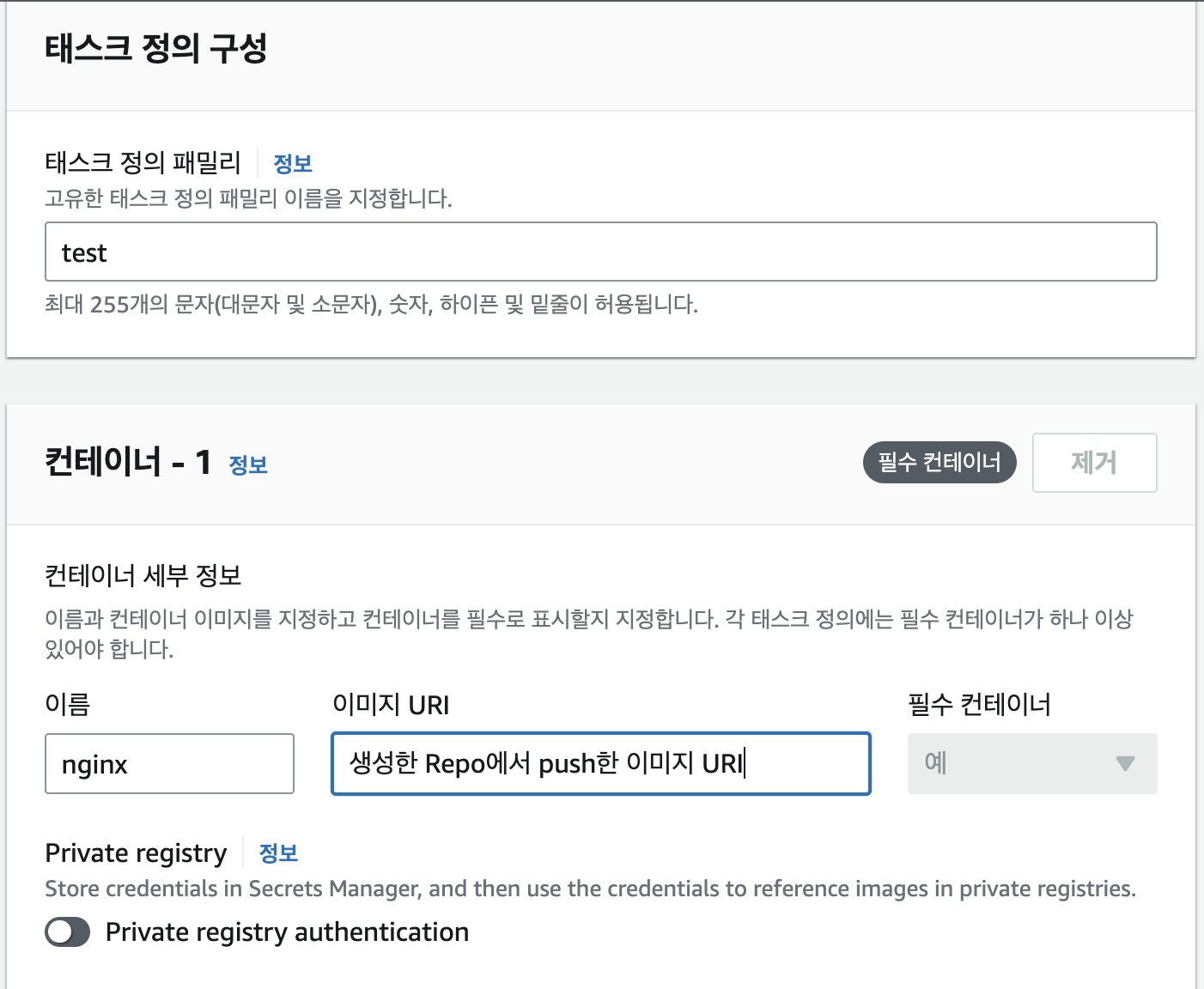

AWS ECS -> 테스크 정의 -> (우측) 새 테스크 정의 클릭



- 정의 패밀리는 편하게 이름이라고 생각하자

- 컨테이너 이름은 자유롭게 지어도 된다. 하지만 알아 볼 수 는 있도록 하자

- URI는 push했던 ECR repo에 가면 복사 할 수 있다. ( private registry는 설정 안해도 됩니다.)

- 따로 추가해줄 부분은 없습니다.

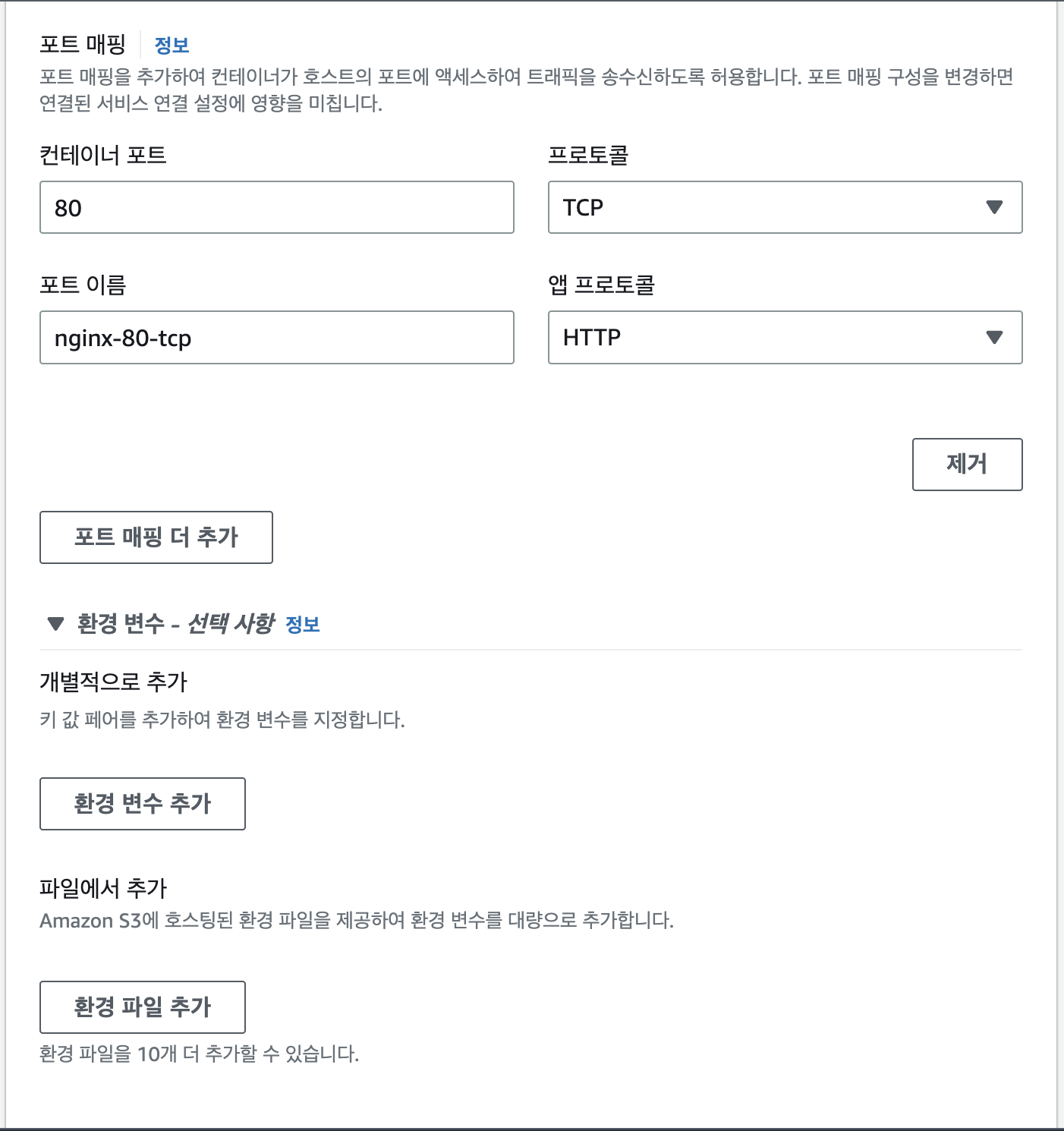

- 만약 nginx.conf 에서 listen을 다르게 하셨다면 컨테이너 포트도 그에 맞게 설정해주시면 됩니다.

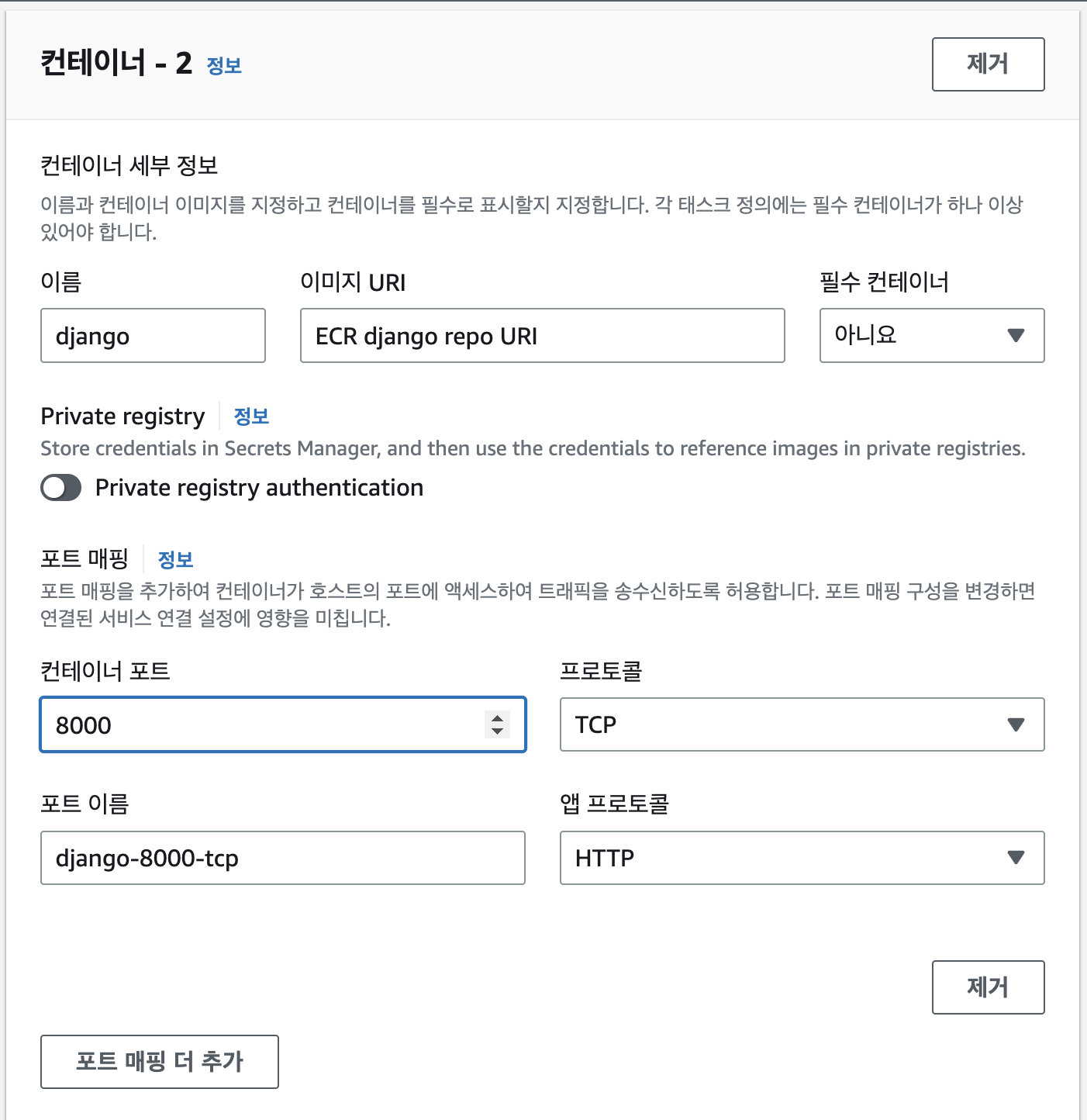

- 컨테이너 추가를 해서 django 컨테이너 생성을 할 수 있도록 설정합니다.(필수컨테이너 예로 하세요~)

- Gunicorn 서버 포트를 8000으로 설정하였으니 컨테이너 포트도 동일하게 설정합니다.

- 만약 VPC endpoint를 사용해서 private subnet에서 ECS Fargate를 실행하고 싶으시다면 추후에 링크로남겨서 설정하는 방법을 설명하도록 하겠습니다.(S3 endpoint를 사용하시려면 환경변수를 꼭 지정하세요.)

- 환경변수 입력시 대문자로 입력하시기 바랍니다.

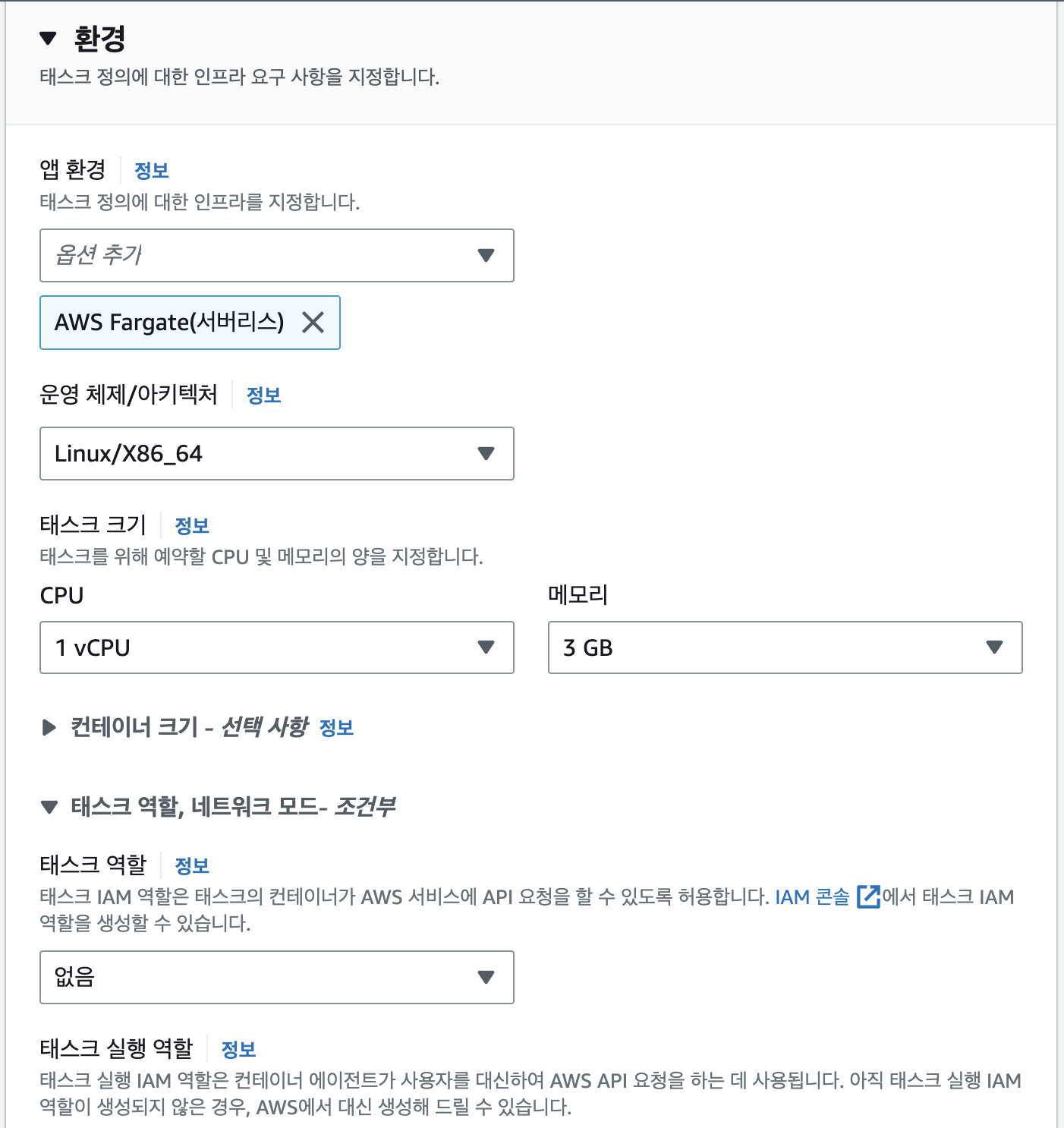

- 태스크 크기는 조절을 할 수 있으므로 처음에는 작게 서비스 하는 것이 좋다고 생각합니다.(저는 0.5vCPU, 1GB로 했습니다.)

- 태스크 역할은 밑에서 정의해드리겠습니다.

- 스토리지, 모니터링은 따로 어떤부분을 설정하거나 하시지 않으셔도 됩니다.





10. IAM 정의

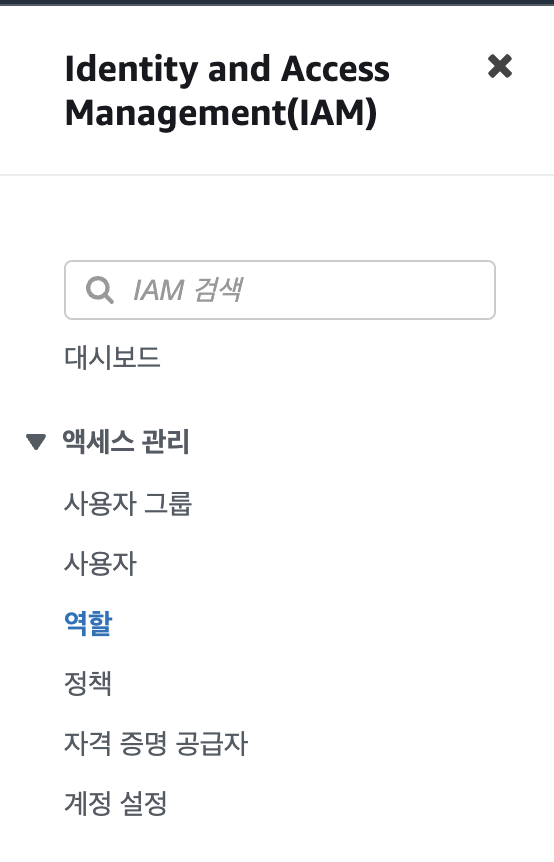

- IAM에 접속 (역할 선택)

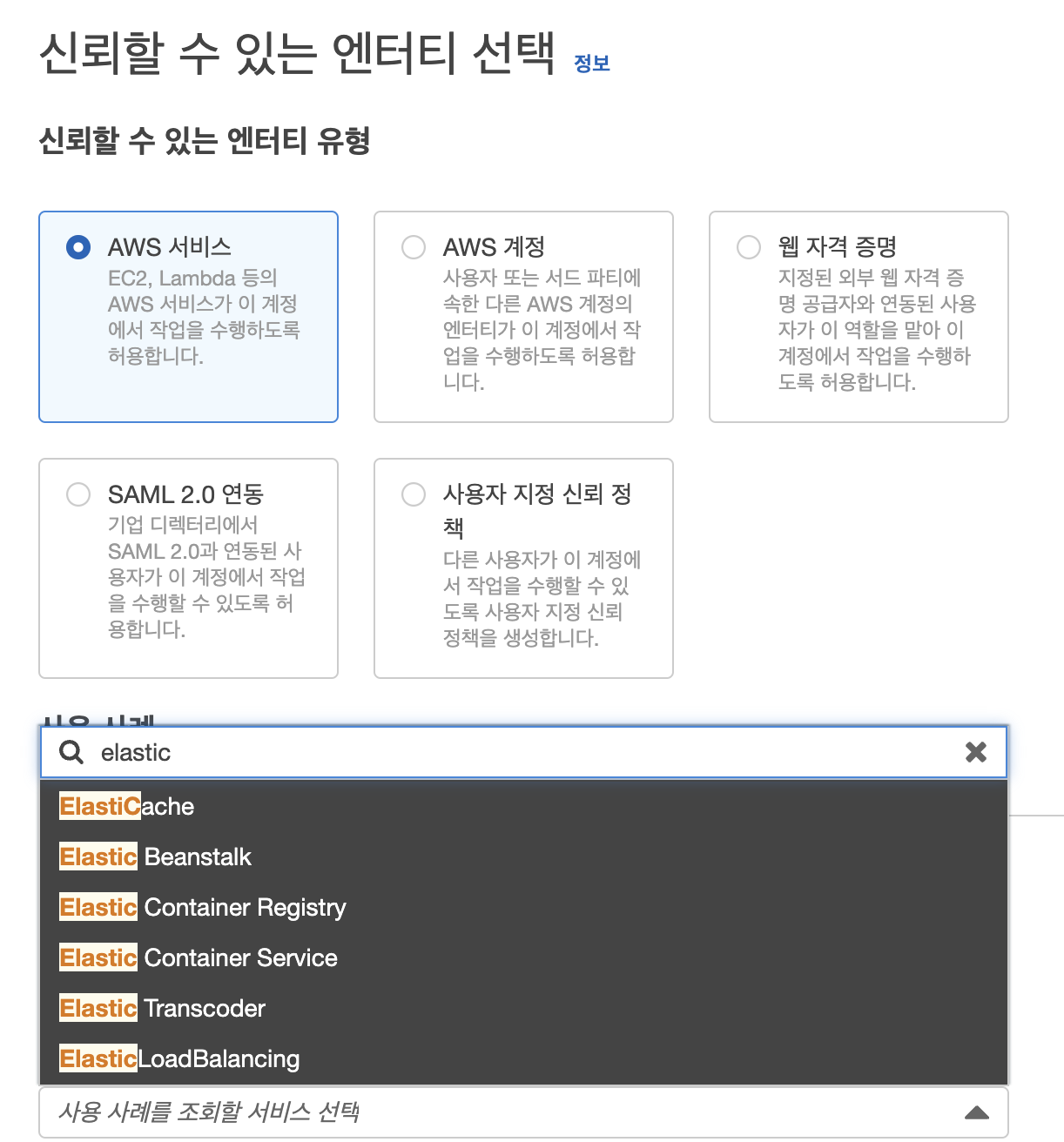

- elastic container service 선택

- service task 선택

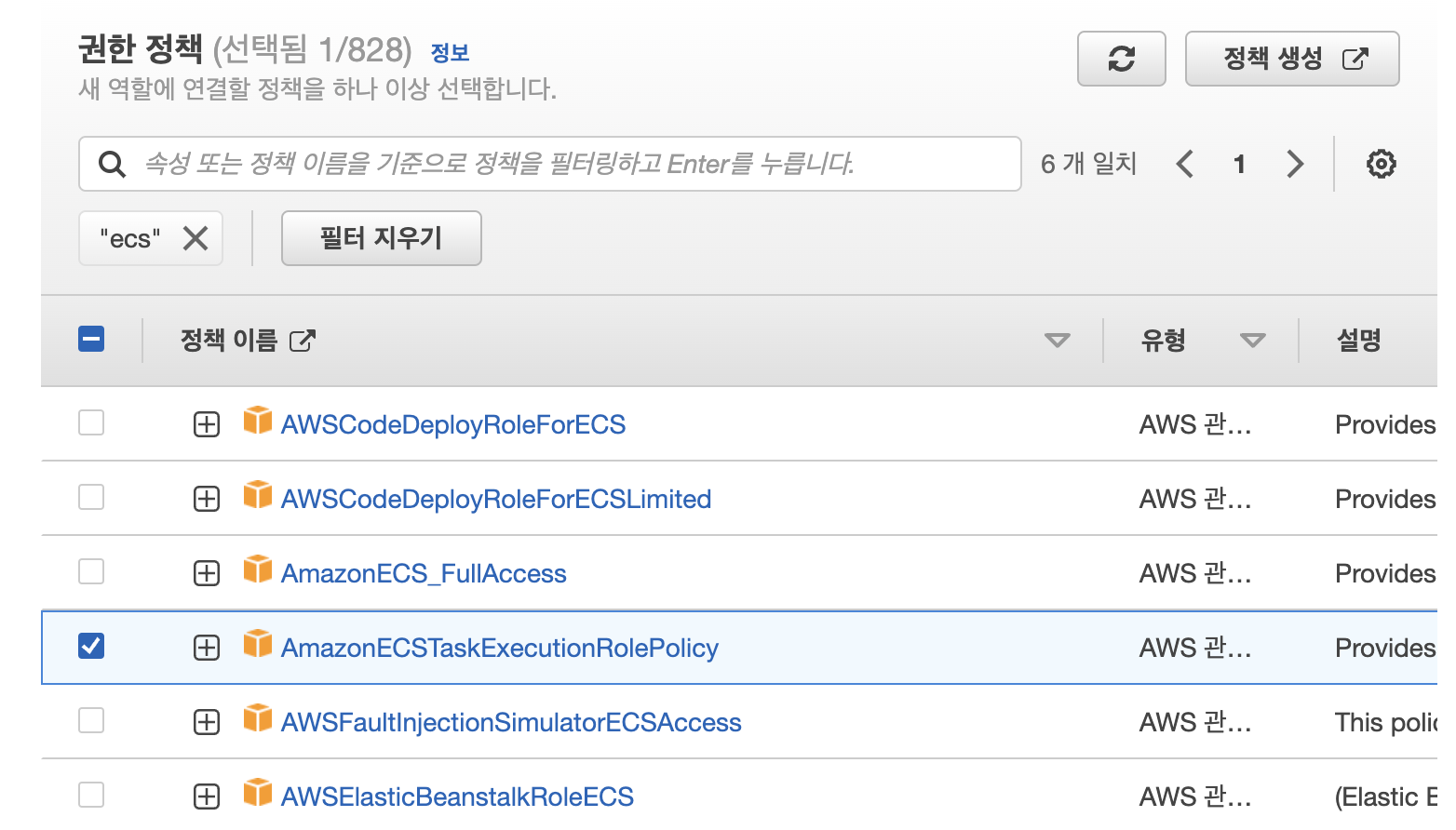

- AmazonECSTaskExecutionRolePolicy 를 선택

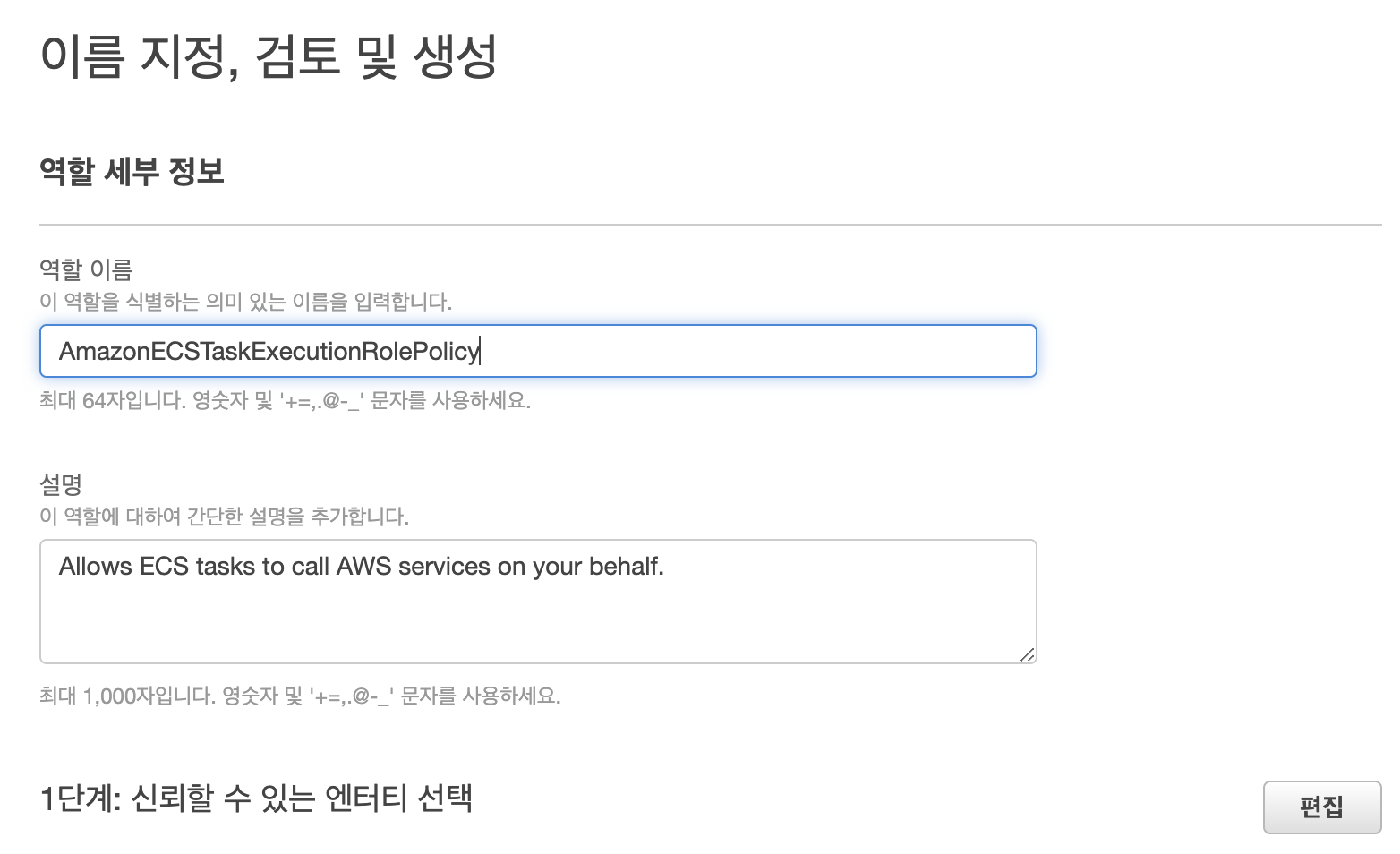

- 역할 이름을 지정해 주면 IAM에 역할을 사용할 수 있습니다.





11. ALB 생성

EC2 -> 로드밸런서 선택 -> 로드밸런서 생성 클릭

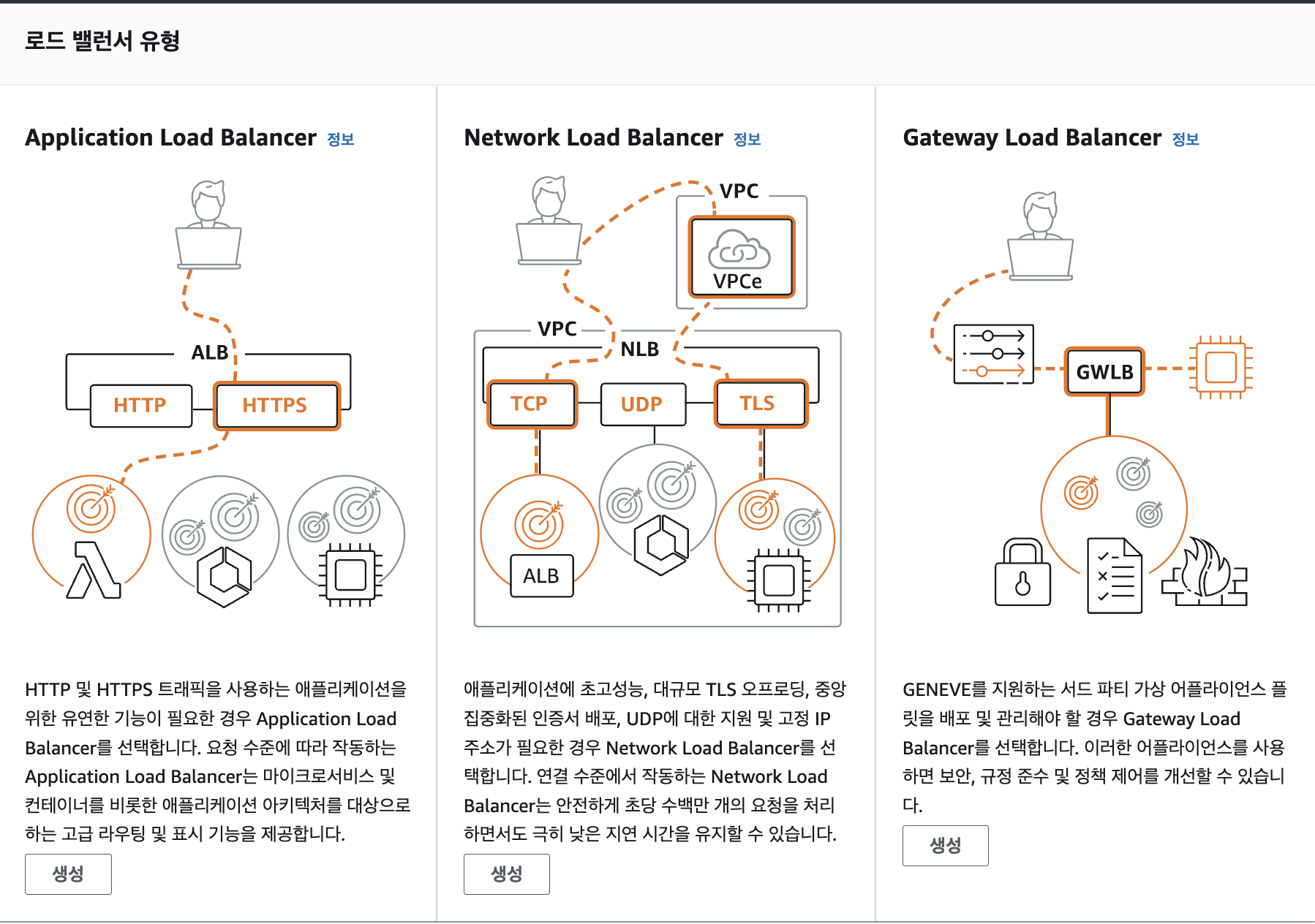

ALB(Application Load Balancer) 선택

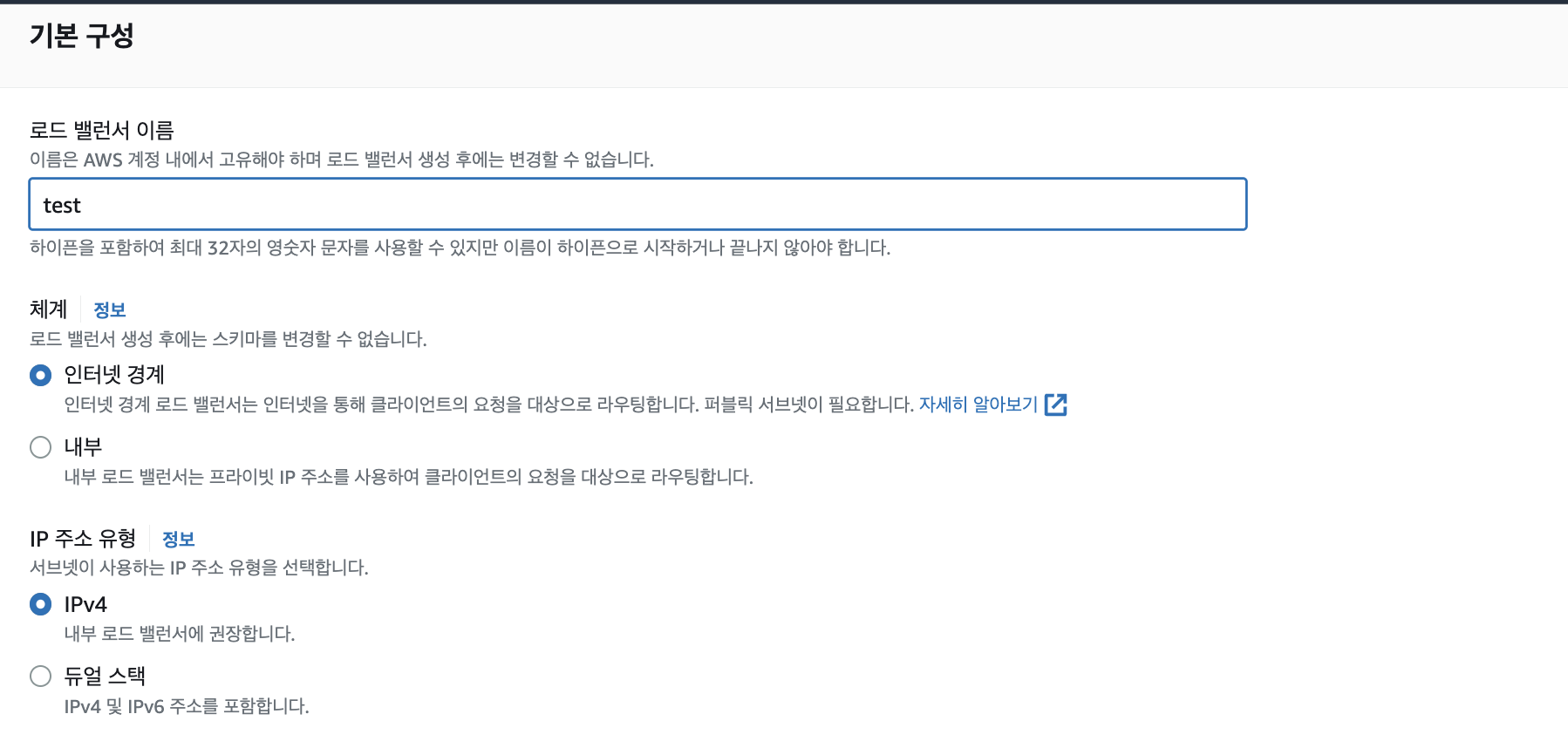

- 이름 설정, 인터넷 경계로 설정

- IPv4로 설정

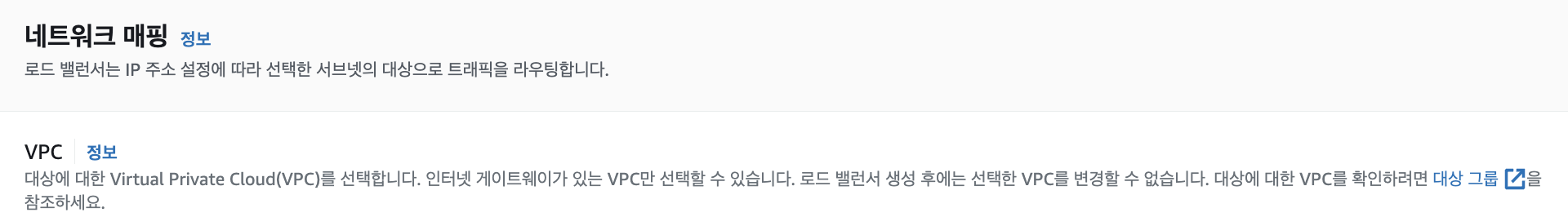

- 사용할 VPC 선택

- 가용영역은 ECS Cluster에서 사용할 private subnet과 동일한 public subnet으로 설정해야 합니다.

- 즉, public subnet 선택

- 보안그룹에서 기존에 설정하신게 있으시다면 상관없지만, 없으시다면 해당 방법으로 생성하시면 됩니다.

- 인바운드 규칙을 https, http로 설정하고, anywhere-IPv4로 설정합니다.

- 만약 https를 사용 안하신다면 http로 해주시면 됩니다. (Route 53부분은 추후에 링크로 남기겠습니다.)

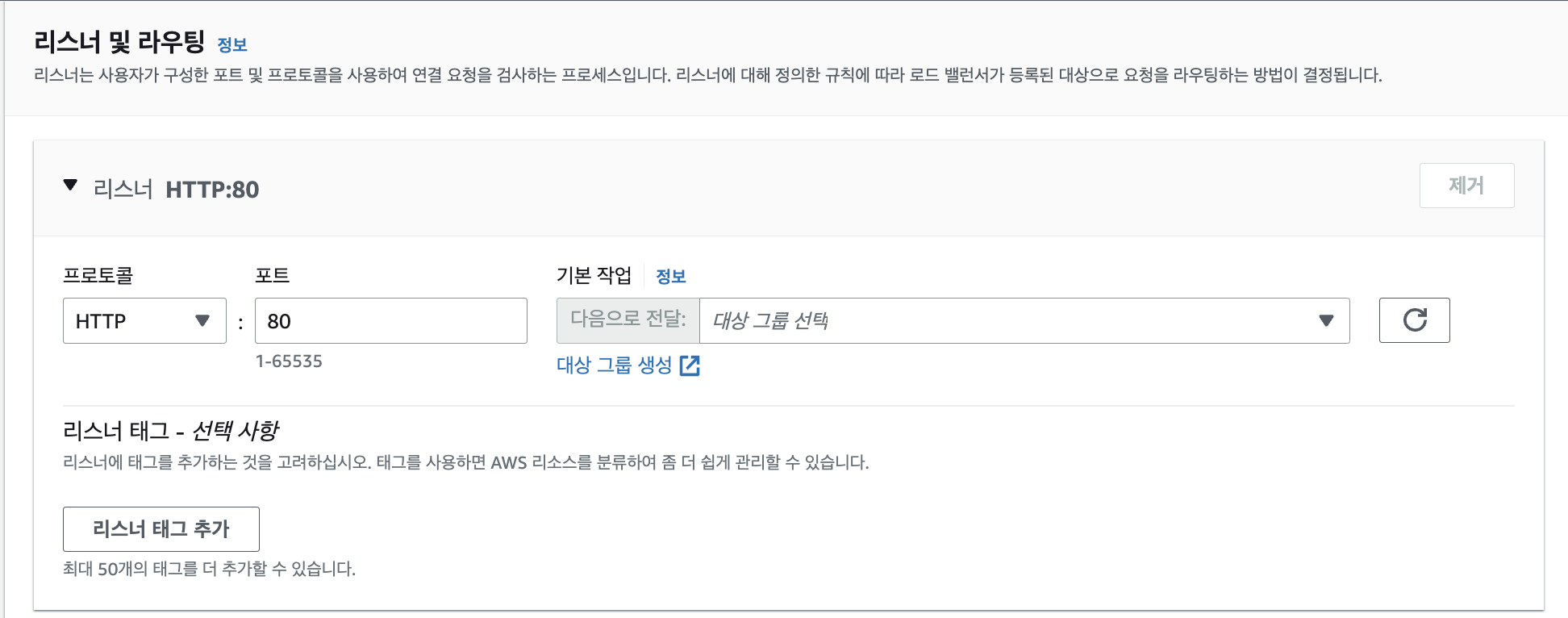

- 리스너는 ALB로 들어오는 프로토콜과 포트를 지정해 주는 부분입니다.

- 현재 80으로 설정한 것과 같은 방식으로 프로토콜은 https, 포트는 443으로 지정해줍니다.

- 대상그룹은 새롭게 생성하도록 하겠습니다.

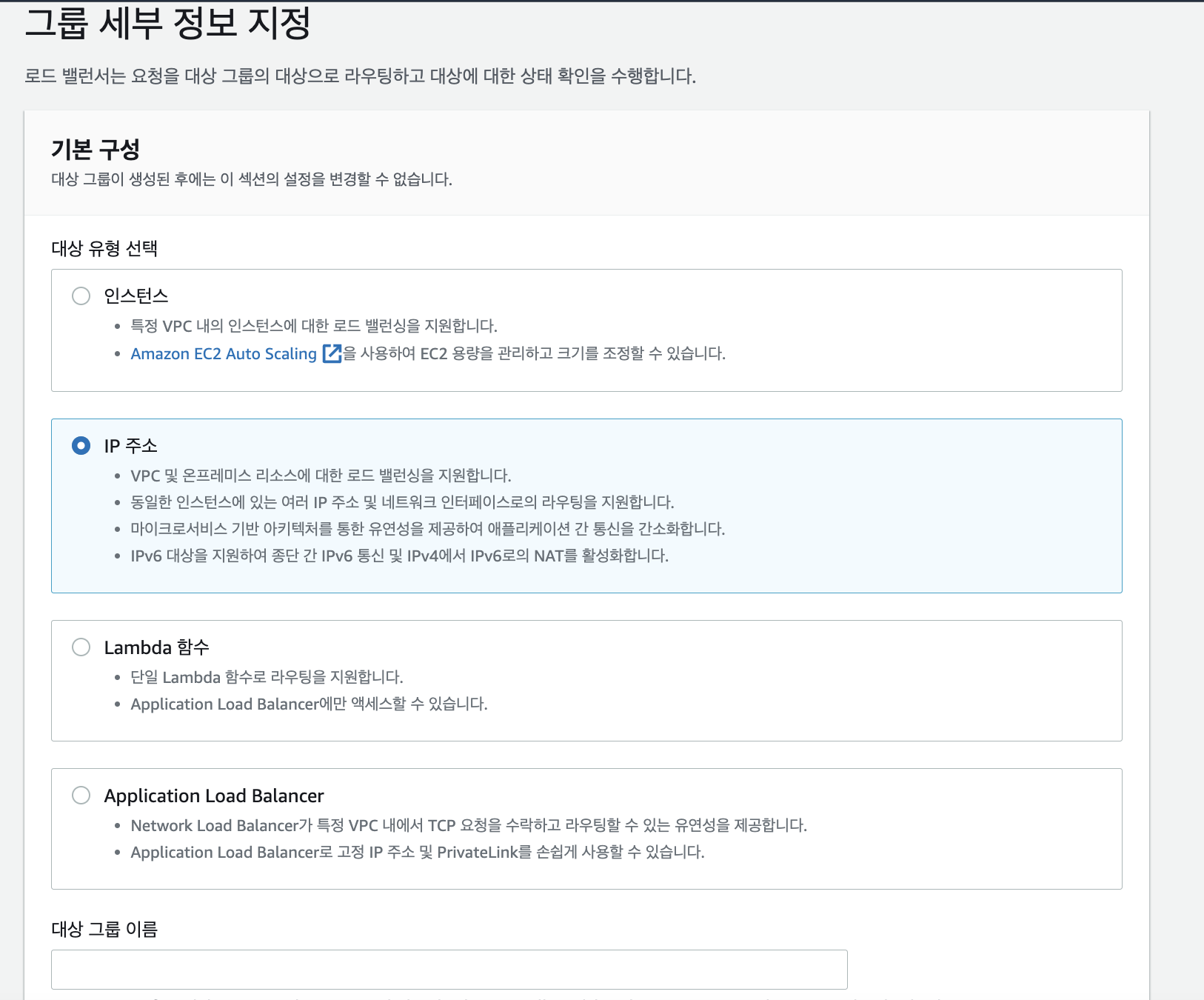

- 대상유형은 IP주소로 설정

- ECS 와 연결이 될 대상그룹이므로 nginx를 바라 볼 수 있도록 포트는 80으로 설정합니다.

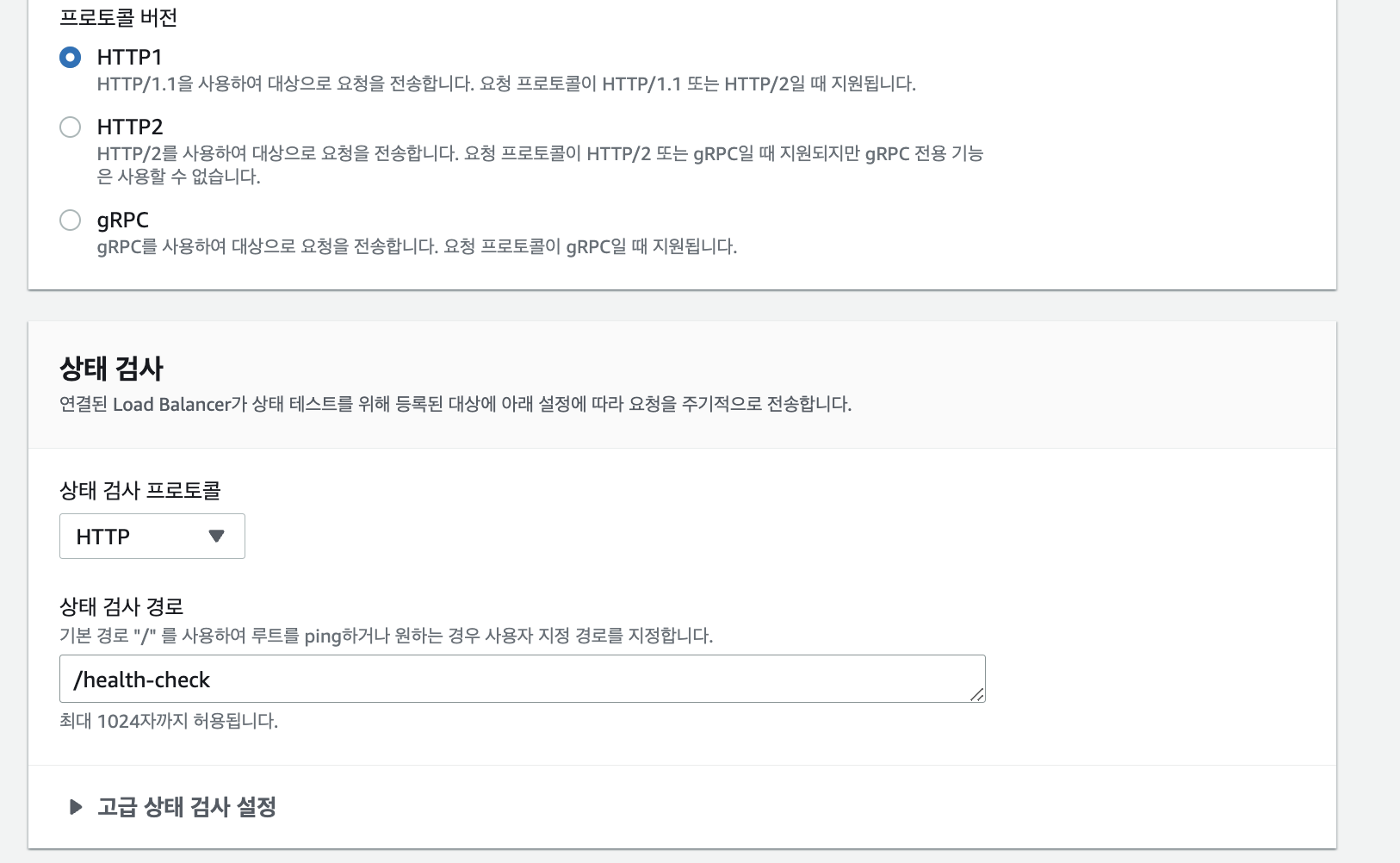

- 상태 검사는 nginx에서 django를 바라볼 수 있도록 API를 만들었기 때문에 저같은 경우 경로를 /health-check로 설정하였습니다.

- 이후 대상그룹에서 특별한 설정 없이 생성을 하고 로드밸런서와 연결을 해준 후 로드밸런서 생성을 하시면 로드밸런서 생성이 마무리 됩니다.



12. ECS Cluster 생성 및 서비스 생성

- 클러스터 생성시 우선 퍼블릭 서브넷으로 생성을 하시고 테스트 해보시길 바랍니다.

- private 서브넷으로 설정을 하시고 바로 하셔서 접속이 안되시면 어떤부분에서 오류가 나는지 정확하지 않기 때문입니다.

- 저 같은 경우 Public으로 테스트 후  VPC Endpoint를 사용해서 ECS를 Private Subnet에서 사용할 수 있도록 하였습니다.

* 클러스터 생성에서는 ALB에서 선택한 AZ 연결된 subnet으로 클러스터를 생성해주세요!!!



클러스터 생성 -> 클러스터 클릭 -> 서비스에서 생성 클릭

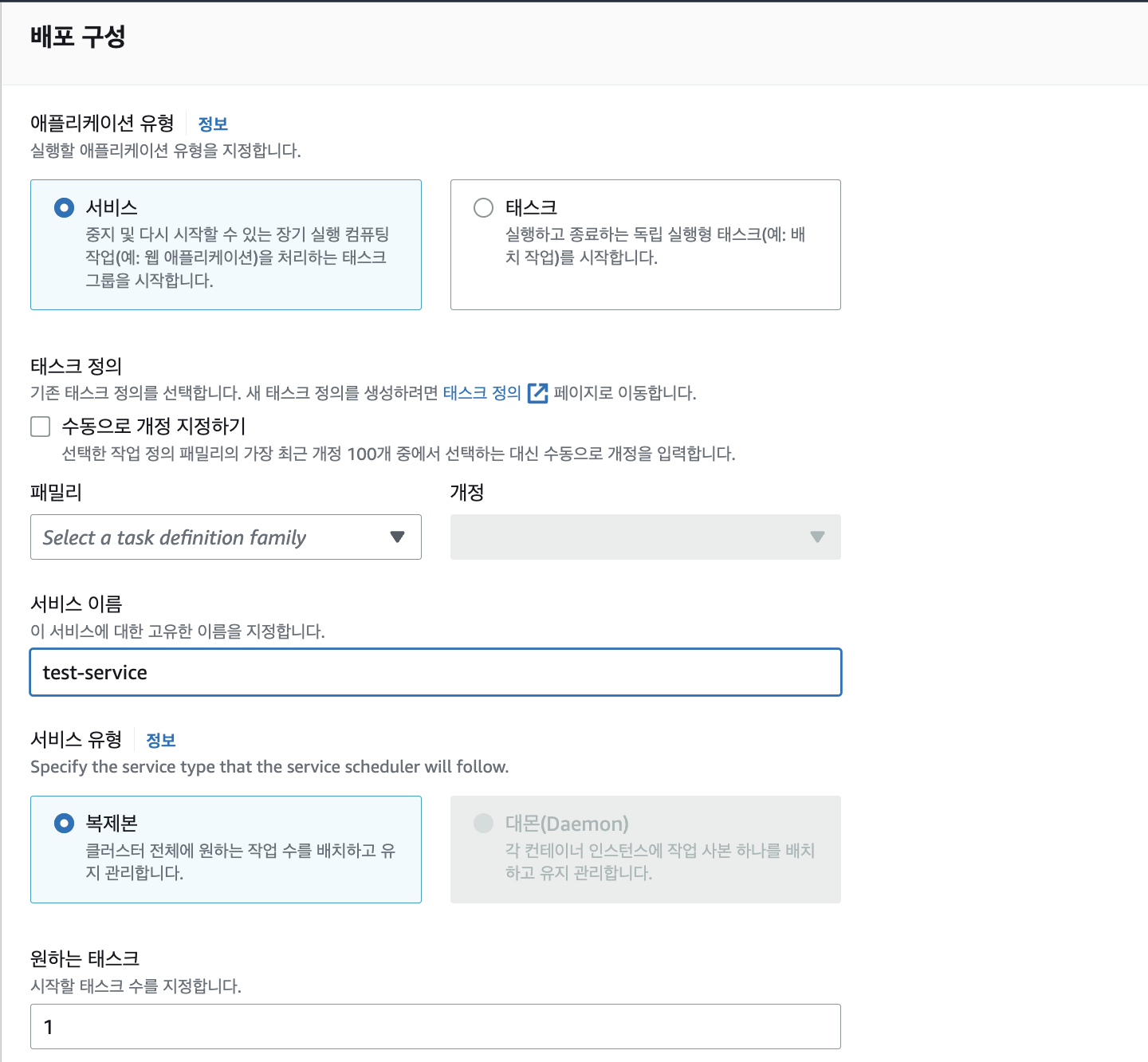

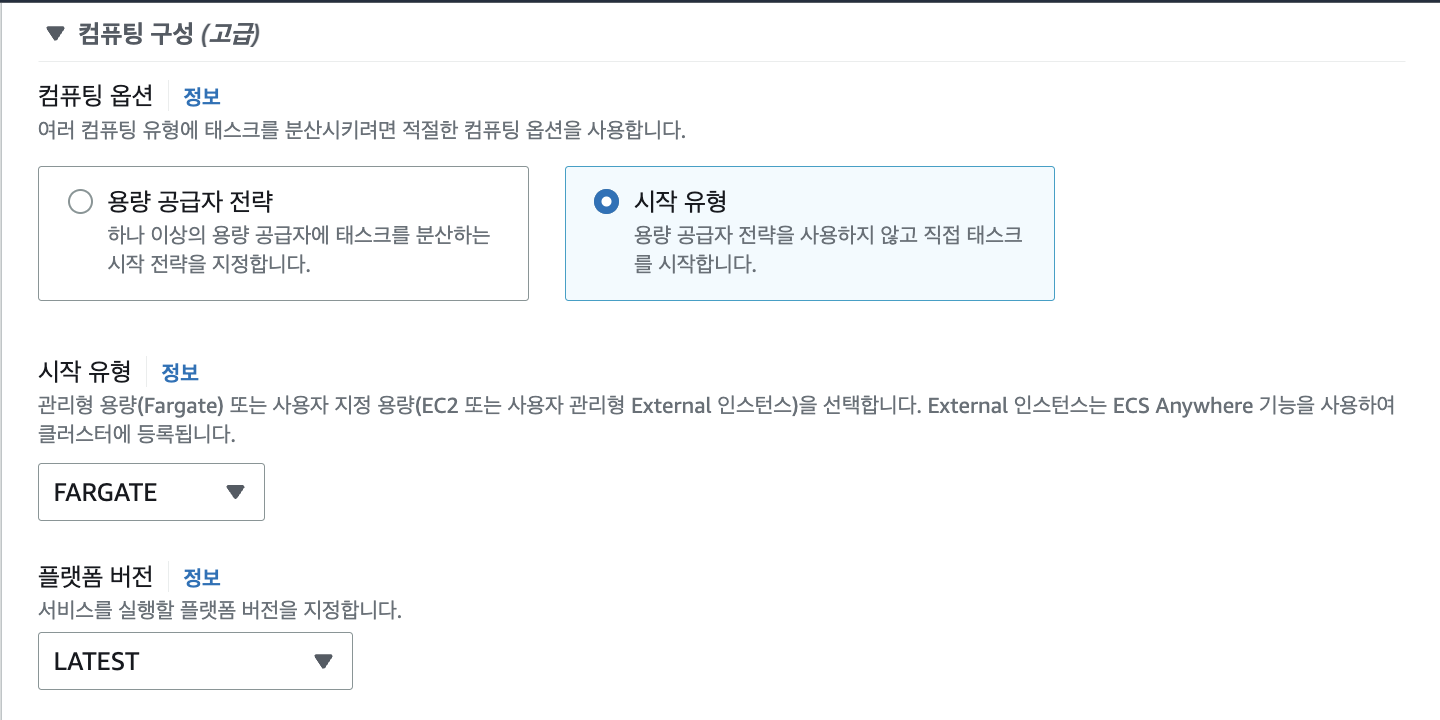

- 시작유형으로 선택

- 애플리케이션 유형은 서비스로 선택

- 패밀리는 이전에 태스크 정의에서 만들었던 태스크를 선택

- 서비스 이름 정의

- 원하는 태스크를 2개로 지정하시면 하나의 서브넷에서 2개의 태스크가 작동한다고 보시면 됩니다.



일부러 필드 값을 제거하였습니다.

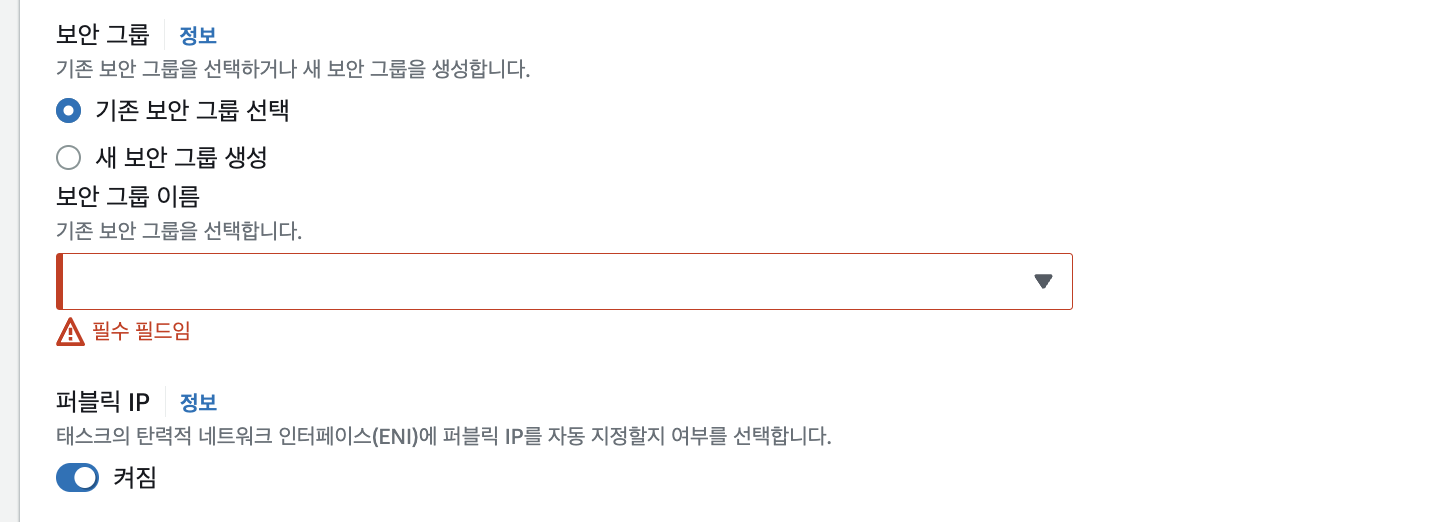

- 네트워킹에서 public으로 확인해보시고 싶으시다면 public subnet으로 설정하신 후 퍼블릭 ip는 켜짐으로 해줘야 합니다.

- private subnet은 퍼블릭 IP는 꺼짐으로 해줘야합니다.

- 보안그룹은 대상그룹에서 80으로 전달 받을 것이기 때문에 80포트로 인바운드 할 수 있는 보안그룹을 새로 만들어 주시면됩니다.



로드 밸런싱에서는 이전에 만들었던 로드밸런싱으로 연결하고 대상그룹도 동일하게 지정해줍니다.



이후 생성을 해주시면 서비스가 생성이 되면서 태스크 카테고리에서 새로운 태스크가 실행이 되고 있는 것을 확인 하실 수 있으실겁니다.



!!!!! 주의할 점

1. public으로 먼저 접근 할 수 있는지 확인

2. 컨테이너 생성시 꼭 에러 잘 확인해보기

3. 컨테이너 설정에 문제가 없다면 aws 설정들을 잘 확인해 보자.



- 어떤 문제를 해결하기 위해 검색하고 블로그에 작성한 글입니다. 부족한점이 많지만 틀린점이나 부족한점이 있다면 말씀해주시면 감사하겠습니다.
